真空上料機工作原理：

真空上料機是利用真空上料器作為真空源的一種真空輸送機，利用該真空加料機可以將物料從容器中直接送入混合機、反應器、料斗、壓片機、包裝機、振動篩、整粒機、濕法制粒機、干法制粒機和粉碎機中去。該機器的好處是在于減輕了工人的勞動強度，杜絕了粉塵污染，保證生產符合“GMP”要求。

當按下“開/關”按鍵時，壓縮空氣進入真空發生器，同時料斗的放料門在氣缸推動下關閉，料斗中產生真空。真空加料機在真空下形成一股氣流，在這股氣流的作用下，被輸送的物料經軟管輸送到真空料斗中，一定時間后（上料時間，可調整）壓縮空氣被關閉，氣動真空泵無法產生真空，同時料斗的放料門在氣缸推動下開啟，真空加料機真空消失，物料從放料門自動放入受料設備中（如壓片機，包裝機等）。

同時，儲存在氣包中的壓縮空氣反吹過濾器，過濾器自動清洗；一定時間后（放料時間，可調節），壓縮空氣重新啟動，氣動真空泵產生真空，放料門關閉，真空加料機再次加料，周而復始，物料被源源不斷地送入受料設備中。

對料位控制的真空加料機，受料設備的料斗中物料通過料位計完成自動加料。當受料設備的料斗高于某一位置時，電動真空上料機停止動作進入待機狀態；當料位低于某一位置時，真空加料機自動啟動，完成對受料設備的加料。

二、結構分析：

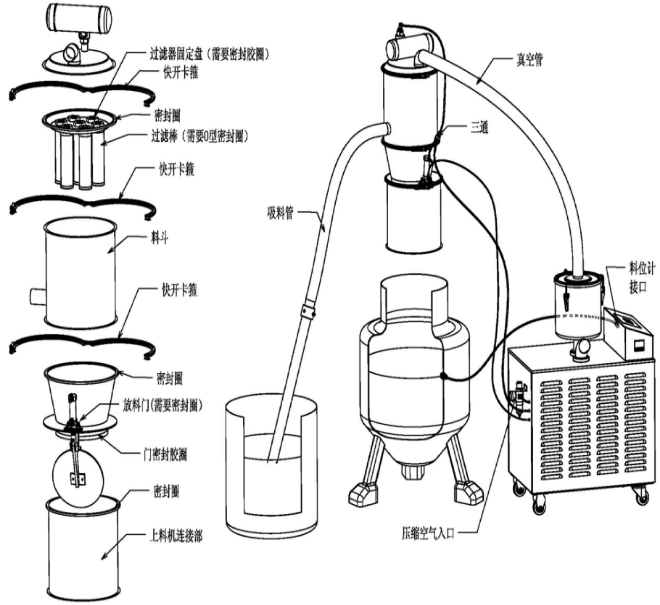

真空上料機工作原理示意圖
