本文討論氣力輸送系統中壓力表及管道安裝注意事項！

首先，我們應該知道氣力輸送系統是用有壓力的氣體（正壓或負壓）把物料輸送到指定的地方。那么氣力輸送系統中有一個很重要的環節——檢測壓力，氣力輸送系統中有很多壓力測試或顯示儀器，其中最簡單，最常用的是壓力表。

那么在安裝壓力表時應該注意什么呢？這要根據壓力表的安裝環境來決定。

1.壓力表與輸送設備的連接。

2.在壓力表和管道連接之間添加彎管。

3.壓力表與控制箱相連。

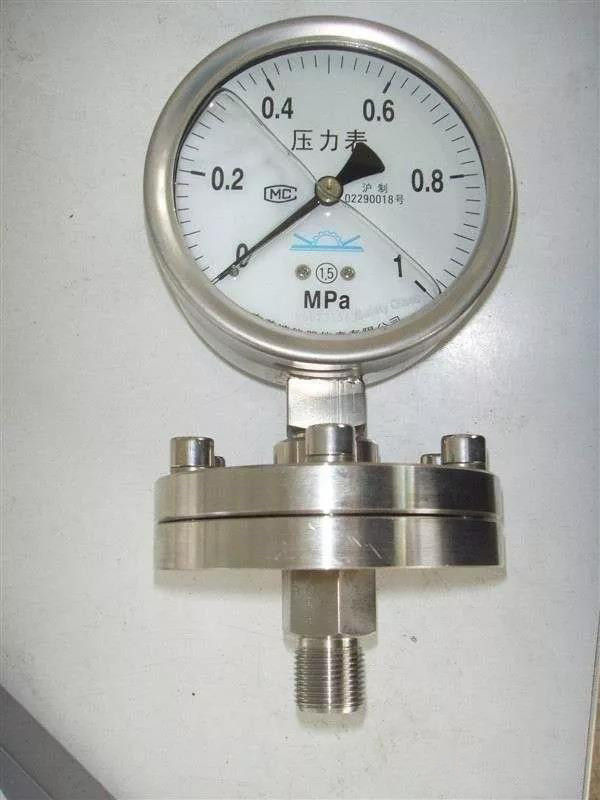

一、壓力表與輸送設備的連接。

在氣力輸送系統中，壓力表通常與輸送設備直接相連。如圖所示。

這是因?yàn)闅饬斔拖到y(tǒng)中的氣力輸送設備通常具有較大的容積。在每個輸送過程中，輸送設備中的空余空間相對較大，使壓力表與物料相對隔離。另外，輸送設備需要有排氣口，直接安裝壓力表更有利于準確測量壓力。

二、當壓力表連接到管道時，在壓力表和管道連接之間添加一個彎管。為什么？

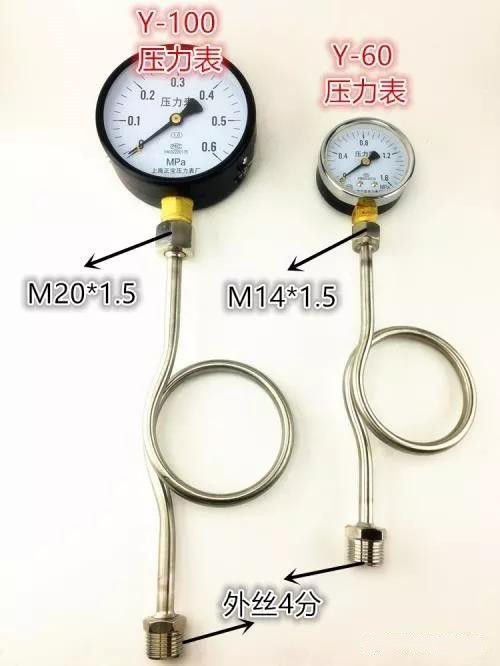

壓力表和管道之間的連接是壓力表彎管（也稱為壓力表彎管），正式名稱是緩沖管。

壓力表彎有兩種形式：一種是環形，另一種是u形。

增加壓力表彎的目的是保護壓力表的內部驅動機構不受介質溫度和腐蝕性介質的損壞。通常如果介質有一定的腐蝕性必須加壓力表彎曲，介質溫度大于60℃時必須加壓力表彎曲。如果壓力表安裝在干凈的飲用水系統上，則無需額外安裝。

還具有減小振動和沖擊的作用，對溫度較高的介質也有一定的散熱作用，以保護壓力表，減小壓力表溫度的影響誤差。而部分壓力表接頭處的節流孔處的阻尼螺桿通過減小流量面積起到節流緩沖作用。

一般儲氣罐上的壓力表也是這樣連接的。

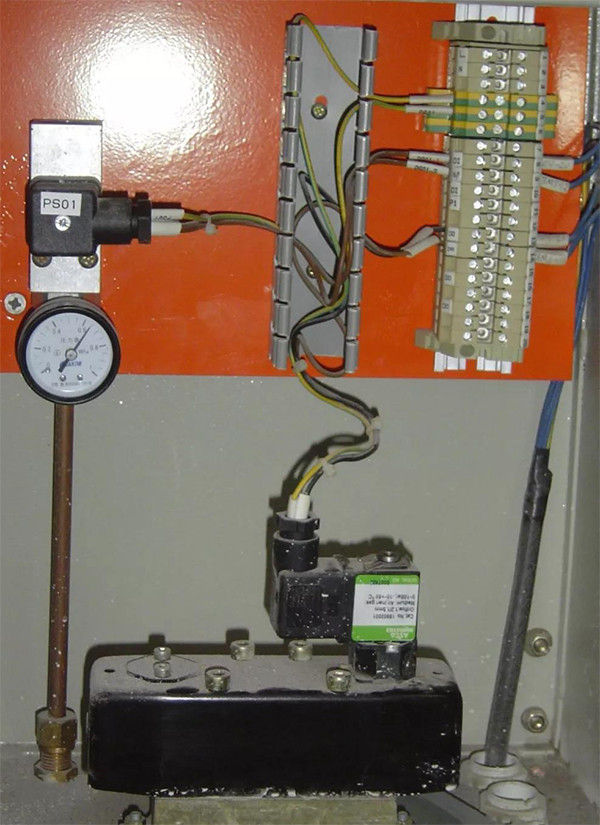

三、壓力表與控制箱相連。

控制箱內的壓力表要求直接連接，安裝時要求橫平豎直。

當然，控制箱外部的連接，應該看具體的安裝位置、測量位置。根據以上兩種情況選擇安裝方式。
